金剛石鋸片切割石材實體模型的建立

【發布時間】2019-10-23 11:33:08 【來源】 【作者】Admin 【瀏覽量】

  模擬的主要目的是研究切割花崗巖過程中鋸片的受力和花崗巖的失效,為了與實際試驗相一致,金剛石鋸片和花崗巖的三維實體模型與實際的金剛石鋸片切割花崗巖模型完全一致。


  在此模擬中,可以很好地模擬用*MAT_彈性材料切割花崗巖過程中鋸片的應力和應變,為了與模擬和切割花崗巖的過程相一致,試驗中的花崗巖鋸片和鋸片是一致的。


金剛石鋸片切割石材實體模型的建立

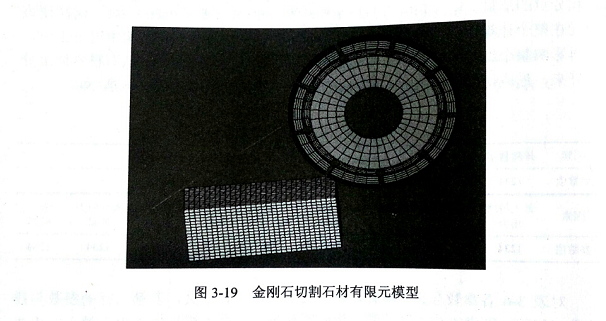

  動態顯式分析需要較高的計算機性能。為了減少模型的單元數和計算時間,花崗巖材料只采用局部材料進行模擬建模。

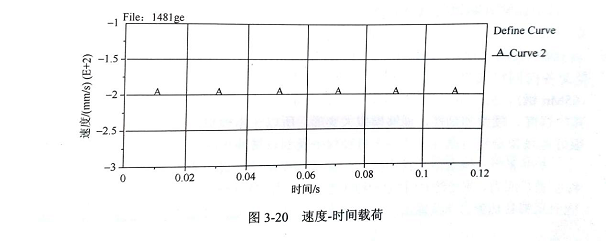

  在金剛石鋸片切割花崗巖的過程中,主要包括進給速度和主軸轉速,在對該模型的仿真分析中,主要表現為沿x方向的平移和z軸的旋轉,加載載荷為沿x方向應用于金剛石刀具的200 mm/s進料速度,加載形式為時間-速度載荷。


金剛石鋸片切割石材實體模型的建立

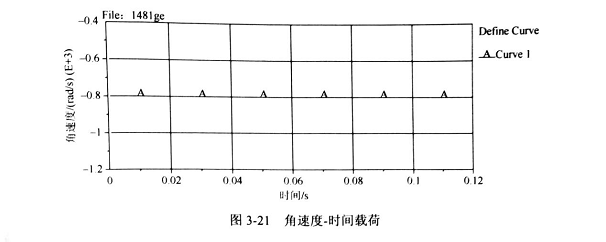

  繞Z軸旋轉的恒定角速度為800 rad/s,載荷形式為時間角速度載荷。


金剛石鋸片切割石材實體模型的建立


  金剛石鋸片在切割花崗巖過程中的破壞形式是以一種物理量為破壞形式,當鋸片與花崗巖接觸時發生大變形,當元素中的某一物理量達到預定的無效值時,節點失效,元素被刪除,從而形成切屑。
