編碼器脈沖輸出頻率的測量首先借助NI采集卡的計數器，將編碼器的 A、B、Z 相分別連接到計數器的源、升/降和門限接線端子，然后從采集卡上取得+5V直流電。計數器記錄源輸入的脈沖數目，并且根據升/降選擇計數器的狀態加或者減。

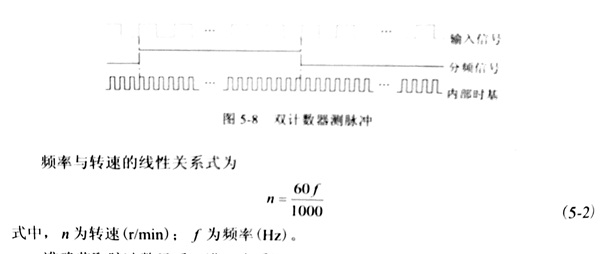

然后，通過 DAQmx 編程對?；u鋸片進行頻率的測量。從編碼器讀取到的脈沖信號經采集卡轉換為 TTL 電平， 采用數字頻率測量方法完成測量。數字頻率測量可以用單計數器形式也可以采用雙計數器形式，它們分別用于不同頻率范圍的測量由于本試驗中切割片轉速較高，編碼器脈沖頻率較大，且頻率是變化的，因此采用雙計數器進行測量， 實現方法如圖 5-8 所示。
輸入信號首先被一個已知量除，過程稱作分頻。當分頻信號的邏輯高時，記錄內置時基的振蕩次數，在時基間隔已知的情況下，很容易得到分頻信號邏輯高電平間的時間。這個值再乘以2就到分頻信號的周期 (高、低電平時間之和)，它是輸入信號周期的整數倍。周期倒數即可求得脈沖頻率f。
準確獲取脈沖數目后，進一步采用通道編碼來確定轉角位置信息。 該功可以以通過 NI 采集卡硬件接線盒 LabVIEW 軟件編程實現。圖5-9給出了三種通道編碼方式。
本實驗選用X4編碼的方式，則轉角位置的計算公式為
以上就是對使用頻率法對金剛石切割片的進行主軸轉速測量研究具體過程。
